你知道哪一類電感能磁屏蔽效果嗎？你知道什么是開磁路？什么是閉磁路嗎？關于這些問題其實都與電感中的屏蔽電感和非屏蔽電感有關，之前我們也曾在電感知識分享中或多或少的提到過它們，今天我們將從這些問題出發為大家介紹屏蔽電感和非屏蔽電感的區別。
在你認知中是不是外部被包圍的電感都是屏蔽電感？屏蔽電感是被磁芯包圍的電感，并不是所有外部被包圍的電感都是屏蔽電感，像GNL電感外部也是被包圍的電感，不過它的外部是塑封的，不是屏蔽電感。從外部要區分屏蔽電感和非屏蔽電感辨別包圍電感的是不是磁芯很重要。

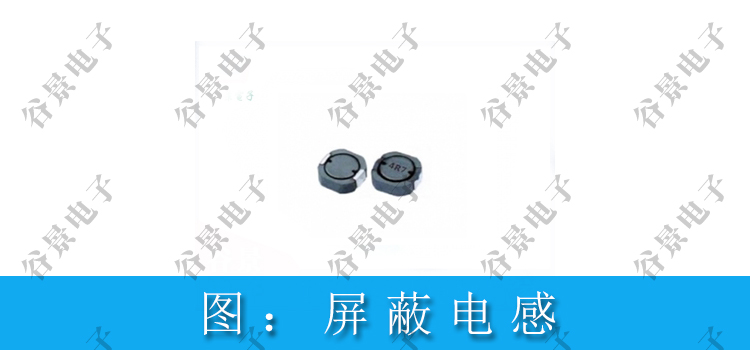

一般來說非屏蔽電感的漆包線都是裸露在外部的，沒有磁屏蔽罩；屏蔽電感外面帶有磁屏蔽罩，屏蔽抗EMI效果好，減小電感對外界的電磁干擾，削弱電路產生的電磁場對其他元件產生的干擾作用。
其實屏蔽電感和非屏蔽電感還有一個更大的區別就是屏蔽電感為閉磁路，非屏蔽電感為開磁路。所謂閉磁路指的是整個閉合磁路都由磁性材料組成，開磁路指的是磁路中有明顯的空氣間隙。
它們不僅只是有不同點，相同點也是有的。它們的體積一般都比較小，表面易粘裝，適合全自動化生產，能根據客戶的不同要求生產不同尺寸規格供客戶選擇。相對而言非屏蔽電感擁有更好的耐焊性及耐熱性，適用于一般焊接及回流焊，同時它的成本會低一點。
關于屏蔽電感和非屏蔽電感的不同介紹完了，大家還有哪些疑問可以告訴我們。
